GOST SERIES

Export-Series-Connectors

Standard One Hole Copper Lugs as per GOST
PART NO Dimensions mm

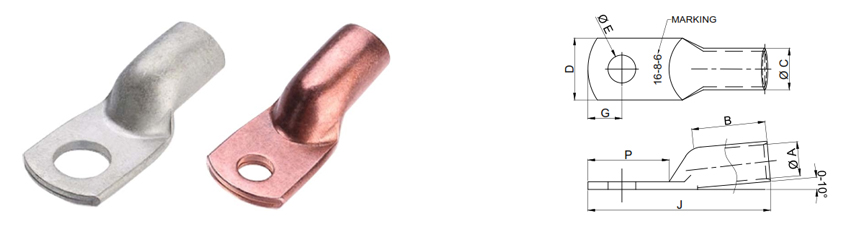

Cable mm2 Stud Size Barrel ID Barrel OD Palm Width Barrel Length Tongue Length Stud Distance from Top Total Length Bend Angle
E A C D B P G J
RU/RUT 2.5-3-2,6-M-T2* 2.5 3.2 2.6 5 7 10 12 4 28 10°
RU/RUT 2.5-4-2,6-M-T2 2.5 4.3 2.6 5 8 10 12 5 28 10°
RU/RUT 2.5-5-2,6-M-T2 2.5 5.3 2.6 5 10 10 12 7 28 10°
RU/RUT 2.5-6-2,6-M-T2* 2.5 6.4 2.6 5 12 10 14 7 30 10°
RU/RUT 4-4-3-M-T2 4 4.3 3 5 8 12 16 5 32 10°
RU/RUT 4-5-3-M-T2 4 5.3 3 5 10 12 16 7 32 10°
RU/RUT 4-6-3-M-T2 4 6.4 3 5 12 12 16 8.5 32 10°
RU/RUT 6-4-4-M-T2* 6 4.3 4 6 9 12 16 5 32 10°
RU/RUT 6-5-4-M-T2 6 5.3 4 6 10 12 16 7 32 10°
RU/RUT 6-6-4-M-T2 6 6.4 4 6 12 12 16 8.5 32 10°
RU/RUT 10-5-5-M-T2* 10 5.3 5 8 11 14 20 7 40 10°
RU/RUT 10-6-5-M-T2 10 6.4 5 8 14 14 20 8.5 40 10°
RU/RUT 10-8-5-M-T2 10 8.4 5 8 16 14 20 11 40 10°
RU/RUT 16-6-6-M-T2 16 6.4 6 9 14 14 20 8.5 40 10°
RU/RUT 16-8-6-M-T2 16 8.4 6 9 16 14 20 11 40 10°
RU/RUT 25-6-7-M-T2* 25 6.4 7 10 15 20 20 8.5 45 10°
RU/RUT 25-8-7-M-T2* 25 8.4 7 10 16 20 20 11 45 10°
RU/RUT 25-10-7-M-T2* 25 10.5 7 10 20 20 20 11.5 50 10°
RU/RUT 25-6-8-M-T2* 25 6.4 8 11 16 20 22 8.5 50 10°
RU/RUT 25-8-8-M-T2 25 8.4 8 11 16 20 22 11 50 10°
RU/RUT 25-10-8-M-T2 25 10.5 8 11 20 20 22 11.5 50 10°
RU/RUT 35-8-9-M-T2* 35 8.4 9 12 18 24 22 11 60 10°
RU/RUT 35-10-9-M-T2* 35 10.5 9 12 20 24 22 11.5 60 10°
RU/RUT 35-12-9-M-T2* 35 13 9 12 22 24 25 13.5 60 10°
RU/RUT 35-8-10-M-T2 35 8.4 10 13 20 24 25 11 63 10°
RU/RUT 35-10-10-M-T2 35 10.5 10 13 20 24 25 12.5 63 10°
RU/RUT 35-12-10-M-T2 35 13 10 13 22 24 25 13.5 63 10°
RU/RUT 50-8-11-M-T2 50 8.4 11 14 20 24 25 11 63 10°
RU/RUT 50-10-11-M-T2 50 10.5 11 14 22 24 25 12.5 63 10°
RU/RUT 50-12-11-M-T2 50 13 11 14 24 24 25 13.5 63 10°
RU/RUT 50-8-12-M-T2* 50 8.4 12 15 22 24 26 11 65 10°
RU/RUT 50-10-12-M-T2* 50 10.5 12 15 22 24 26 12.5 65 10°
RU/RUT 50-12-12-M-T2 50 13 12 15 24 24 26 13.5 65 10°
RU/RUT 70-8-13-M-T2 70 8.4 13 16 24 26 27 12.5 65 10°
RU/RUT 70-10-13-M-T2 70 10.5 13 16 24 26 27 12.5 65 10°
RU/RUT 70-12-13-M-T2 70 13 13 16 24 26 27 13.5 65 10°
RU/RUT 95-10-15-M-T2* 95 10.5 15 19 28 32 27 12.5 75 10°
RU/RUT 95-12-15-M-T2 95 13 15 19 28 32 27 13.5 75 10°
RU/RUT 95-10-16-M-T2* 95 10.5 16 20 30 32 27 12.5 75 10°
RU/RUT 95-12-16-M-T2* 95 13 16 20 30 32 27 13.5 75 10°
RU/RUT 120-12-17-M-T2 120 13 17 22 34 32 34 13.5 81 10°
RU/RUT 120-16-17-M-T2 120 17 17 22 34 32 34 16 81 10°
RU/RUT 120-12-18-M-T2* 120 13 18 24 35 34 34 13.5 85 10°
RU/RUT 120-16-18-M-T2* 120 17 18 24 35 34 34 16 85 10°
RU/RUT 150-12-19-M-T2* 150 13 19 25 36 34 34 13.5 90 10°
RU/RUT 150-16-19-M-T2 150 17 19 25 36 34 34 16 90 10°
RU/RUT 150-12-20-M-T2* 150 13 20 26 38 34 34 13.5 90 10°
RU/RUT 150-16-20-M-T2* 150 17 20 26 38 34 34 16 90 10°
RU/RUT 185-12-21-M-T2* 185 13 21 27 40 38 41 13.5 95 10°
RU/RUT 185-16-21-M-T2 185 17 21 27 40 38 41 16 95 10°
RU/RUT 185-20-21-M-T2* 185 21 21 27 40 38 41 18.5 95 10°
RU/RUT 185-16-23-M-T2* 185 17 23 30 45 38 41 16 105 10°
RU/RUT 185-20-23-M-T2* 185 21 23 30 48 38 41 20 105 10°
RU/RUT 240-16-24-M-T2 240 17 24 32 48 38 41 16 105 10°
RU/RUT 240-20-24-M-T2 240 21 24 32 48 38 41 20 105 10°
RU/RUT 300-16-27-M-T2 300 17 27 34 50 38 41 16 105 10°
RU/RUT 300-20-27-M-T2 300 21 27 34 50 38 41 20 105 10°
