BIMETALLIC LUGS

BIMETALLIC LUGS

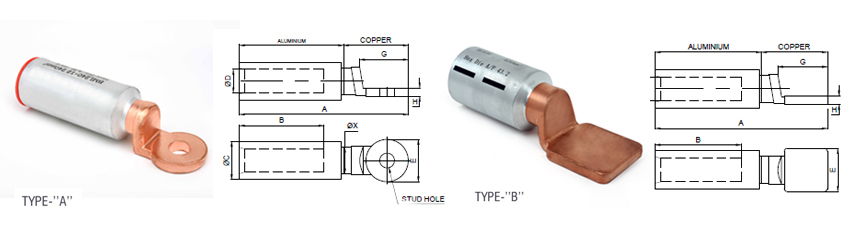

Bimetallic Lugs
CATLOGUE NO NOMINAL CONDUCTOR STUD SIZE STUD HOLE TYPES DIMENSIONS(MM)
A B D E G H
CBM16-8 16 8 8.5 ”A” 75 32 5.5 20 24 4.5
CBM16-10 16 10 10.5 75 32 5.5 20 24 4.5
CBM25-10 25 10 10.5 75 32 7.5 20 24 4.5
CBM25-12 25 12 12.5 75 32 7.5 20 24 4.5
CBM35-10 35 10 10.5 75 32 8.5 20 24 4.5
CBM35-12 35 12 12.5 75 32 8.5 20 24 4.5
CBM50-10 50 10 10.5 75 32 9.5 24 26 4.5
CBM50-12 50 12 12.5 75 32 9.5 24 26 4.5
CBM70-10 70 10 10.5 75 32 11.5 24 26 4.5
CBM70-12 70 12 12.5 75 32 11.5 24 26 4.5
CBM95-10 95 10 10.5 115 60 13.5 24 26 6
CBM95-12 95 12 12.5 115 60 13.5 24 26 6
CBM120-10 120 10 10.5 115 60 15.5 30 33 6
CBM120-12 120 12 12.5 115 60 15.5 30 33 6
CBM150-10 150 10 10.5 120 60 16.5 30 33 7
CBM150-12 150 12 12.5 120 60 16.5 30 33 7
CBM185-10 185 10 10.5 120 60 18.5 35 38 7
CBM185-12 185 12 12.5 120 60 18.5 35 38 7
CBM240-10 240 10 10.5 135 60 22 35 38 7
CBM240-12 240 12 12.5 135 60 22 35 38 7
CBM300-10 300 10 10.5 135 60 23.5 36 38 7
CBM300-12 300 12 12.5 135 60 23.5 36 38 7
CBM300BL 300  BL  BL ”B” 135 60 23.5 36 38 7
CBM400BL 400  BL  BL 165 70 26.5 50 58 10
CBM500BL 500  BL  BL 160 70 30 50 58 10
CBM630BL 630  BL  BL 175 70 34 60 68 10
